Como proveedor experimentado de inversores, he sido testigo de primera mano del papel fundamental que desempeñan los inversores en diversos sistemas de energía. Los inversores son dispositivos esenciales que convierten corriente continua (CC) en corriente alterna (CA), lo que los hace indispensables en aplicaciones que van desde sistemas de energía solar hasta fuentes de alimentación ininterrumpida (UPS). Una de las funciones más importantes de un inversor es regular con precisión su voltaje de salida. En esta publicación de blog, profundizaré en los mecanismos y técnicas que emplean los inversores para lograr una regulación de voltaje precisa.
Los fundamentos de la regulación del voltaje del inversor
Antes de explorar los métodos específicos de regulación de voltaje, es importante comprender por qué es tan vital. En la mayoría de los sistemas eléctricos, los equipos están diseñados para funcionar dentro de un rango de voltaje específico. Si la tensión suministrada por el inversor es demasiado alta o demasiado baja, puede provocar daños en los dispositivos conectados, reducir su eficiencia o incluso provocar fallos en el sistema. Por tanto, mantener un voltaje de salida estable es fundamental para el correcto funcionamiento y la longevidad del equipo eléctrico.
Sistemas de control de retroalimentación
El enfoque más común para la regulación de voltaje en inversores es mediante el uso de sistemas de control de retroalimentación. Estos sistemas monitorean continuamente el voltaje de salida del inversor y lo comparan con un voltaje de referencia. Basado en la diferencia entre los voltajes real y de referencia, el sistema de control ajusta la operación del inversor para llevar el voltaje de salida nuevamente al nivel deseado.
Hay dos tipos principales de sistemas de control de retroalimentación utilizados en inversores: analógicos y digitales.
Control de retroalimentación analógica
Los sistemas de control de retroalimentación analógica utilizan circuitos analógicos para detectar el voltaje de salida y generar una señal de error. Esta señal de error luego se amplifica y se utiliza para ajustar los interruptores de potencia del inversor, como transistores o tiristores. Al cambiar la frecuencia de conmutación o el ciclo de trabajo de los interruptores de alimentación, el inversor puede aumentar o disminuir el voltaje de salida según sea necesario.
Una de las ventajas del control de retroalimentación analógica es su simplicidad y bajo costo. Sin embargo, los circuitos analógicos son propensos a variaciones de componentes y variaciones de temperatura, lo que puede afectar la precisión de la regulación de voltaje. Además, los sistemas de control analógicos pueden tener una flexibilidad limitada y es posible que no puedan adaptarse rápidamente a los cambios en las condiciones de carga o el voltaje de entrada.
Control de retroalimentación digital
Los sistemas de control de retroalimentación digital, por otro lado, utilizan microcontroladores o procesadores de señales digitales (DSP) para realizar las funciones de control y detección de voltaje. Estos dispositivos pueden muestrear el voltaje de salida a altas frecuencias y utilizar algoritmos sofisticados para calcular la señal de error y ajustar el funcionamiento del inversor.
Los sistemas de control digital ofrecen varias ventajas sobre los sistemas analógicos. Son más precisos, ya que pueden compensar las variaciones de los componentes y la variación de la temperatura mediante la calibración del software. También tienen mayor flexibilidad, ya que los algoritmos de control se pueden modificar fácilmente para adaptarse a diferentes condiciones de carga o niveles de voltaje de entrada. Además, los sistemas de control digital pueden proporcionar funciones avanzadas como detección y protección de fallas, así como interfaces de comunicación para monitoreo y control remotos.
Modulación de ancho de pulso (PWM)
Otra técnica importante utilizada en la regulación de voltaje del inversor es la modulación de ancho de pulso (PWM). PWM es un método para controlar la potencia entregada a una carga variando el ancho de los pulsos en una serie de ondas cuadradas. Al ajustar el ciclo de trabajo de la señal PWM, se puede aumentar o disminuir la potencia promedio entregada a la carga.
En un inversor, PWM se utiliza para controlar la conmutación de los interruptores de alimentación. Al variar el ciclo de trabajo de la señal PWM aplicada a los interruptores de alimentación, el inversor puede ajustar el voltaje de salida. Por ejemplo, si el voltaje de salida es demasiado bajo, el sistema de control puede aumentar el ciclo de trabajo de la señal PWM, lo que hace que los interruptores de alimentación conduzcan durante un período de tiempo más largo y aumente el voltaje de salida. Por el contrario, si el voltaje de salida es demasiado alto, el sistema de control puede disminuir el ciclo de trabajo de la señal PWM, reduciendo el voltaje de salida.
PWM ofrece varias ventajas para la regulación de voltaje del inversor. Proporciona una forma sencilla y eficiente de controlar el voltaje de salida, ya que se puede implementar fácilmente mediante circuitos analógicos o digitales. También permite el funcionamiento de alta frecuencia, lo que puede reducir el tamaño y el peso de los componentes del filtro de salida del inversor. Además, PWM puede mejorar la eficiencia del inversor al reducir las pérdidas de conmutación en los interruptores de potencia.
Regulación de voltaje en diferentes tipos de inversores
Los métodos de regulación de voltaje descritos anteriormente se utilizan en varios tipos de inversores, incluidos inversores fuera de la red, inversores conectados a la red e inversores híbridos. Sin embargo, los requisitos y desafíos específicos de la regulación de voltaje pueden variar según el tipo de inversor y su aplicación.
Inversores fuera de la red
Los inversores aislados se utilizan en sistemas de energía independientes que no están conectados a la red pública. Estos inversores normalmente obtienen energía de una fuente de CC, como un banco de baterías o un conjunto de paneles solares, y la convierten en energía de CA para usar en las cargas conectadas.
Uno de los principales desafíos en la regulación del voltaje de los inversores fuera de la red es mantener un voltaje de salida estable en condiciones de carga variables. A medida que cambia la carga del inversor, el voltaje de salida puede fluctuar, lo que puede afectar el rendimiento de los dispositivos conectados. Para abordar este problema, los inversores fuera de la red suelen utilizar sistemas avanzados de control de retroalimentación y técnicas PWM para ajustar el voltaje de salida en tiempo real.
Otra consideración importante en la regulación de voltaje del inversor fuera de la red es el estado de carga del banco de baterías. A medida que la batería se descarga, su voltaje disminuye, lo que puede provocar que baje el voltaje de salida del inversor. Para evitar esto, los inversores fuera de la red pueden incorporar sistemas de gestión de baterías que monitorean el voltaje de la batería y ajustan el funcionamiento del inversor para mantener un voltaje de salida estable.
Inversores conectados a la red
Los inversores conectados a la red se utilizan en sistemas de energía solar que están conectados a la red pública. Estos inversores convierten la energía CC generada por los paneles solares en energía CA que puede inyectarse a la red.
Uno de los requisitos clave para los inversores conectados a la red es sincronizar su voltaje y frecuencia de salida con la red pública. Esto es necesario para garantizar que la energía generada por los paneles solares pueda integrarse de forma segura y eficiente en la red. Los inversores conectados a la red utilizan sofisticados algoritmos de control para detectar el voltaje y la frecuencia de la red y ajustar su salida en consecuencia.
Además de la sincronización, los inversores conectados a la red también necesitan regular su tensión de salida para cumplir con los estándares de conexión a la red. Estos estándares especifican el rango permitido de variaciones de voltaje y frecuencia que el inversor puede tolerar. Los inversores conectados a la red utilizan sistemas de control de retroalimentación y técnicas PWM para mantener el voltaje de salida dentro de los límites especificados.
Inversores híbridos
Los inversores híbridos combinan las características de los inversores conectados a la red y fuera de la red. Estos inversores pueden funcionar tanto en modo fuera de la red como conectado a la red, lo que les permite proporcionar energía a las cargas conectadas incluso cuando la red no está disponible.
Los inversores híbridos se enfrentan a los desafíos de los inversores conectados a la red y aislados en lo que respecta a la regulación de voltaje. Necesitan mantener un voltaje de salida estable bajo condiciones de carga variables en modo fuera de la red, y necesitan sincronizar su voltaje y frecuencia de salida con la red en modo conectado a la red. Los inversores híbridos utilizan algoritmos de control avanzados y sistemas de retroalimentación para cambiar entre los dos modos sin problemas y regular el voltaje de salida en consecuencia.
Conclusión
En conclusión, la regulación de voltaje es una función crítica de los inversores que asegura el correcto funcionamiento y la longevidad de los equipos eléctricos conectados. Los inversores utilizan una variedad de técnicas, como sistemas de control de retroalimentación, PWM y algoritmos avanzados, para regular su voltaje de salida con precisión. Los métodos específicos de regulación de voltaje pueden variar según el tipo de inversor y su aplicación, pero el objetivo es siempre el mismo: proporcionar una fuente estable y confiable de energía CA.

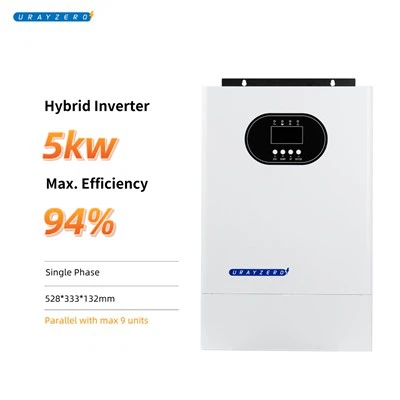

Como proveedor de inversores, entendemos la importancia de la regulación de voltaje y ofrecemos una amplia gama de inversores diseñados para satisfacer las necesidades específicas de nuestros clientes. NuestroLos mejores inversores solaresson conocidos por su alta eficiencia, confiabilidad y regulación precisa de voltaje. También ofrecemos elInversor solar 5kw 48vy elNuevo inversor 10200W, que son adecuados para una variedad de aplicaciones.
Si está interesado en obtener más información sobre nuestros inversores o necesita ayuda con el diseño de su sistema de energía, no dude en contactarnos. Nuestro equipo de expertos está siempre listo para ayudarle a encontrar la mejor solución para sus necesidades.
Referencias
- Mohan, N., Undeland, TM y Robbins, WP (2012). Electrónica de potencia: convertidores, aplicaciones y diseño. John Wiley e hijos.
- Rashid, MH (2011). Electrónica de potencia: circuitos, dispositivos y aplicaciones. Educación Pearson.
- Erickson, RW y Maksimovic, D. (2001). Fundamentos de Electrónica de Potencia. Medios de ciencia y negocios de Springer.
